Дыхательные пути на КЛКТ: объём и минимальная площадь
Двумя щелчками на сагиттальном срезе tresD DICOM сегментирует глоточные дыхательные пути КЛКТ и показывает их объём, площадь самого узкого сечения и тепловую карту всего воздушного столба. Всё в браузере, бесплатно и без загрузки исследования.
Открыть мою КЛКТБесплатно · без установки · файлы не покидают ваш компьютер
Что вы получаете

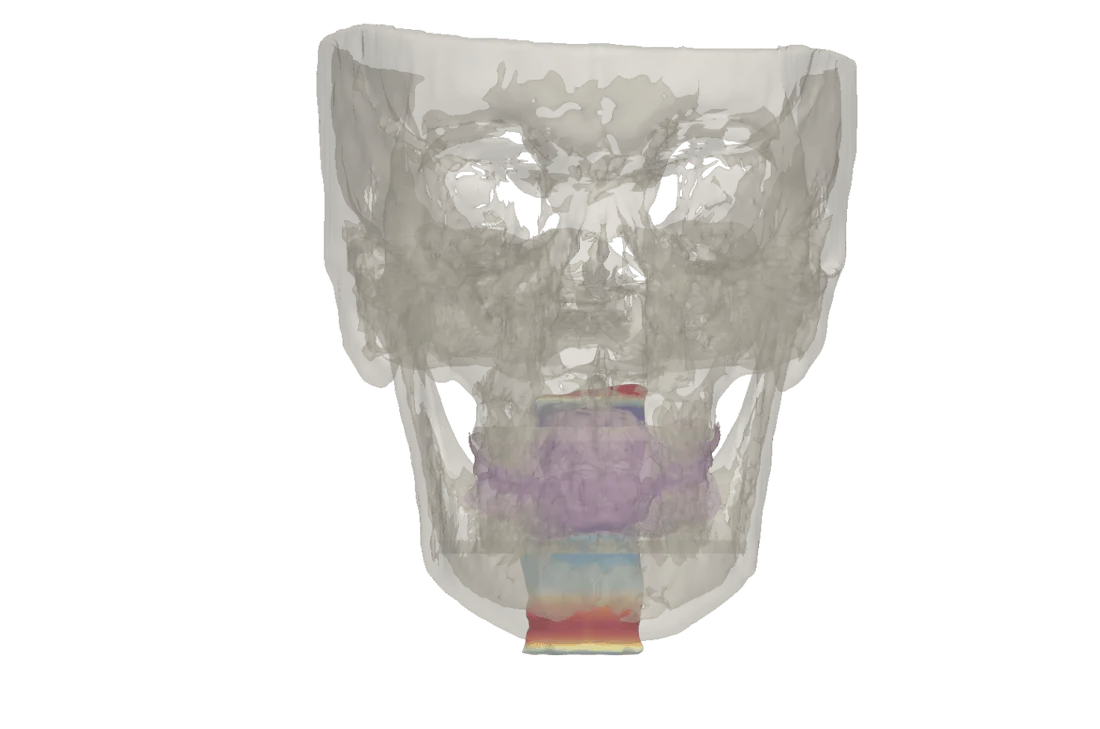

- Воздушный столб в 3D, окрашенный тепловой картой площади каждого сечения: синий — где просвет широкий, красный — где он сужается.
- Объём глотки (ротоглотка и гортаноглотка), минимальную площадь (самое узкое сечение) и высоту.
- Профиль дыхательных путей: площадь каждого сечения по высоте, самое узкое отмечено красным.
- Сравнение с нормой Guijarro-Martínez и Swennen (2013) для взрослых 23–35 лет с учётом пола: зелёный, оранжевый или красный в зависимости от отклонения. Если пациент моложе, программа предупреждает, что эта норма неприменима.
Значения, боковой вид, тепловая карта и профиль выводятся на отдельной странице PDF-отчёта. Модель дыхательных путей можно скачать в STL. Измерения ориентировочные: они зависят от размера вокселя, положения языка и глотания во время съёмки, а также от отмеченных границ.
До и после
Если совместить две КЛКТ одного пациента, можно отметить дыхательные пути и на втором исследовании и сравнить их: таблица с объёмом, минимальной площадью и высотой обоих и цветовая карта, показывающая, где просвет расширился, а где сузился.
Как это сделать
Откройте КЛКТ
На tresddicom.com/app — папку КЛКТ, её файлы DICOM или ZIP. Поле обзора должно захватывать область от нёба до надгортанника.
Нажмите «💨 Сегментировать дыхательные пути»
На левой панели. Программа переключится на сагиттальный срез и попросит две границы.
Отметьте верхнюю границу
Один щелчок по нёбу на уровне ЗНО (PNS). Колесом можно сменить срез, если её плохо видно.
Отметьте нижнюю границу
Один щелчок по основанию надгортанника. Через несколько секунд появятся воздушный столб с тепловой картой и карточка со значениями.
Укажите пол и возраст, если их нет
Если в DICOM их нет, кнопка «✎ Указать пол и возраст пациента» пересчитает таблицу с подходящей нормой.
Смотрите на видео
Частые вопросы
Какой участок дыхательных путей измеряется?
Глоточные дыхательные пути (ротоглотка и гортаноглотка) между двумя отмеченными границами: нёбом на уровне ЗНО и основанием надгортанника.
С какой нормой идёт сравнение?
С нормой Guijarro-Martínez и Swennen (Int J Oral Maxillofac Surg, 2013) для взрослых 23–35 лет с учётом пола. Для более молодых пациентов программа предупреждает, что эта норма неприменима.
Точны ли измерения?
Они ориентировочные. Объём и минимальная площадь меняются в зависимости от положения языка, глотания и дыхания во время съёмки, а также от того, где отмечены границы.
Можно ли сравнить дыхательные пути до и после?
Да: при совмещении двух КЛКТ одного пациента вы отмечаете дыхательные пути на втором исследовании и получаете сравнение с картой различий.
Загружается ли КЛКТ в интернет?
Нет. Сегментация выполняется на вашем компьютере.
